RM-FPLA
ミニテーブルタイプ
ミニサイズ | 繰り返し精度が高い | テーブル形大負荷 | 高剛性

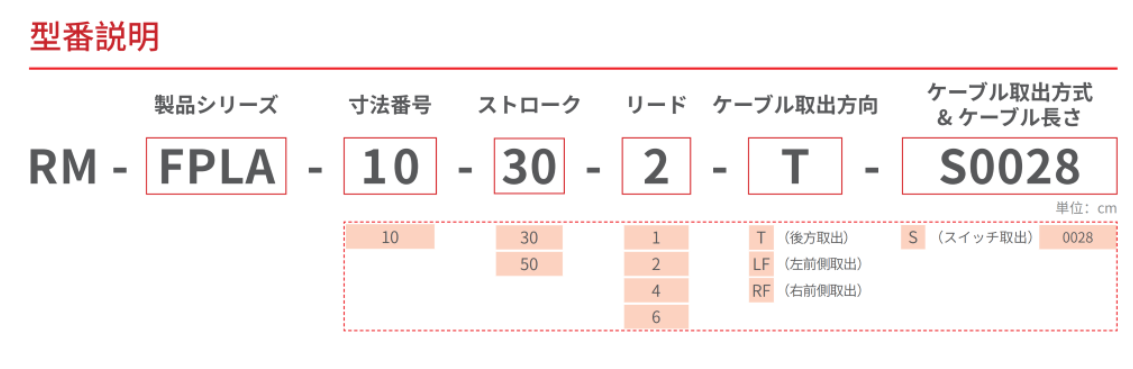

RM-FPLA-10-30
ミニテーブルタイプ
パラメータ説明
| モデル | RM-FPLA-10-30-1 | RM-FPLA-10-30-2 | RM-FPLA-10-30-4 | RM-FPLA-10-30-6 |
|---|---|---|---|---|
| 寸法番号 | 10 | 10 | 10 | 10 |
| 質量 | 0.85 kg | 0.85 kg | 0.85 kg | 0.85 kg |
| 寸法 | 106*58*48 mm | 106*58*48 mm | 106*58*48 mm | 106*58*48 mm |
| ストローク | 30 mm | 30 mm | 30 mm | 30 mm |
| リード | 1 mm | 2 mm | 4 mm | 6 mm |
| 最大速度 | 50 mm/s | 100 mm/s | 200 mm/s | 300 mm/s |
| 最大推力 | 210 N | 110 N | 50 N | 30 N |
| 水平最大負荷質量 | 10 kg | 5 kg | 2 kg | 1.5 kg |
| 垂直最大負荷質量 | 3 kg | 2 kg | 1 kg | 0.5 kg |
| 繰り返し精度 | ±0.005 mm | ±0.005 mm | ±0.005 mm | ±0.005 mm |
| 許容モーメント MP | 23.8 N.m | 23.8 N.m | 23.8 N.m | 23.8 N.m |
| 許容モーメント MR | 38.2 N.m | 38.2 N.m | 38.2 N.m | 38.2 N.m |
| 許容モーメント MY | 23.8 N.m | 23.8 N.m | 23.8 N.m | 23.8 N.m |
| コントローラー | RM-CEU; RM-CEM | RM-CEU; RM-CEM | RM-CEU; RM-CEM | RM-CEU; RM-CEM |
| 通信・制御方式 | RM-CEU: EtherCAT; Modbus RTU; I/ORM-CEM: Modbus TCP; PROFINET; CC-Link | |||
| I/O インターフェース | コントローラ仕様による | |||
| 定格電圧 | DC 24V ±10% | DC 24V ±10% | DC 24V ±10% | DC 24V ±10% |
| 定格電流 | 1.25A | 1.25A | 1.25A | 1.25A |
| ケーブルの長さ | 3m / 5m (オプション) | 3m / 5m (オプション) | 3m / 5m (オプション) | 3m / 5m (オプション) |
| 使用環境 | 0 ~ 40℃、85%RH 以下 | 0 ~ 40℃、85%RH 以下 | 0 ~ 40℃、85%RH 以下 | 0 ~ 40℃、85%RH 以下 |
| IP 保護等級 | IP40 | IP40 | IP40 | IP40 |
RM-FPLA-10-50
ミニテーブルタイプ
パラメータ説明
| モデル | RM-FPLA-10-50-1 | RM-FPLA-10-50-2 | RM-FPLA-10-50-4 | RM-FPLA-10-50-6 |
|---|---|---|---|---|
| 寸法番号 | 10 | 10 | 10 | 10 |
| 質量 | 1.2 kg | 1.2 kg | 1.2 kg | 1.2 kg |
| 寸法 | 126*58*48 mm | 126*58*48 mm | 126*58*48 mm | 126*58*48 mm |
| ストローク | 50 mm | 50 mm | 50 mm | 50 mm |
| リード | 1 mm | 2 mm | 4 mm | 6 mm |
| 最大速度 | 50 mm/s | 100 mm/s | 200 mm/s | 300 mm/s |
| 最大推力 | 210 N | 110 N | 50 N | 30 N |
| 水平最大負荷質量 | 10 kg | 5 kg | 2 kg | 2 kg |
| 垂直最大負荷質量 | 3 kg | 2 kg | 1 kg | 0.5 kg |
| 繰り返し精度 | ±0.005 mm | ±0.005 mm | ±0.005 mm | ±0.005 mm |
| 許容モーメント MP | 23.8 N.m | 23.8 N.m | 23.8 N.m | 23.8 N.m |
| 許容モーメント MR | 38.2 N.m | 38.2 N.m | 38.2 N.m | 38.2 N.m |
| 許容モーメント MY | 23.8 N.m | 23.8 N.m | 23.8 N.m | 23.8 N.m |
| コントローラー | RM-CEU; RM-CEM | RM-CEU; RM-CEM | RM-CEU; RM-CEM | RM-CEU; RM-CEM |
| 通信・制御方式 | RM-CEU: EtherCAT; Modbus RTU; I/ORM-CEM: Modbus TCP; PROFINET; CC-Link | |||
| I/O インターフェース | コントローラ仕様による | |||
| 定格電圧 | DC 24V ±10% | DC 24V ±10% | DC 24V ±10% | DC 24V ±10% |
| 定格電流 | 1.25A | 1.25A | 1.25A | 1.25A |
| ケーブルの長さ | 3m / 5m (オプション) | 3m / 5m (オプション) | 3m / 5m (オプション) | 3m / 5m (オプション) |
| 使用環境 | 0 ~ 40℃、85%RH 以下 | 0 ~ 40℃、85%RH 以下 | 0 ~ 40℃、85%RH 以下 | 0 ~ 40℃、85%RH 以下 |
| IP 保護等級 | IP40 | IP40 | IP40 | IP40 |
注：試験データは25℃の実験室で測定。

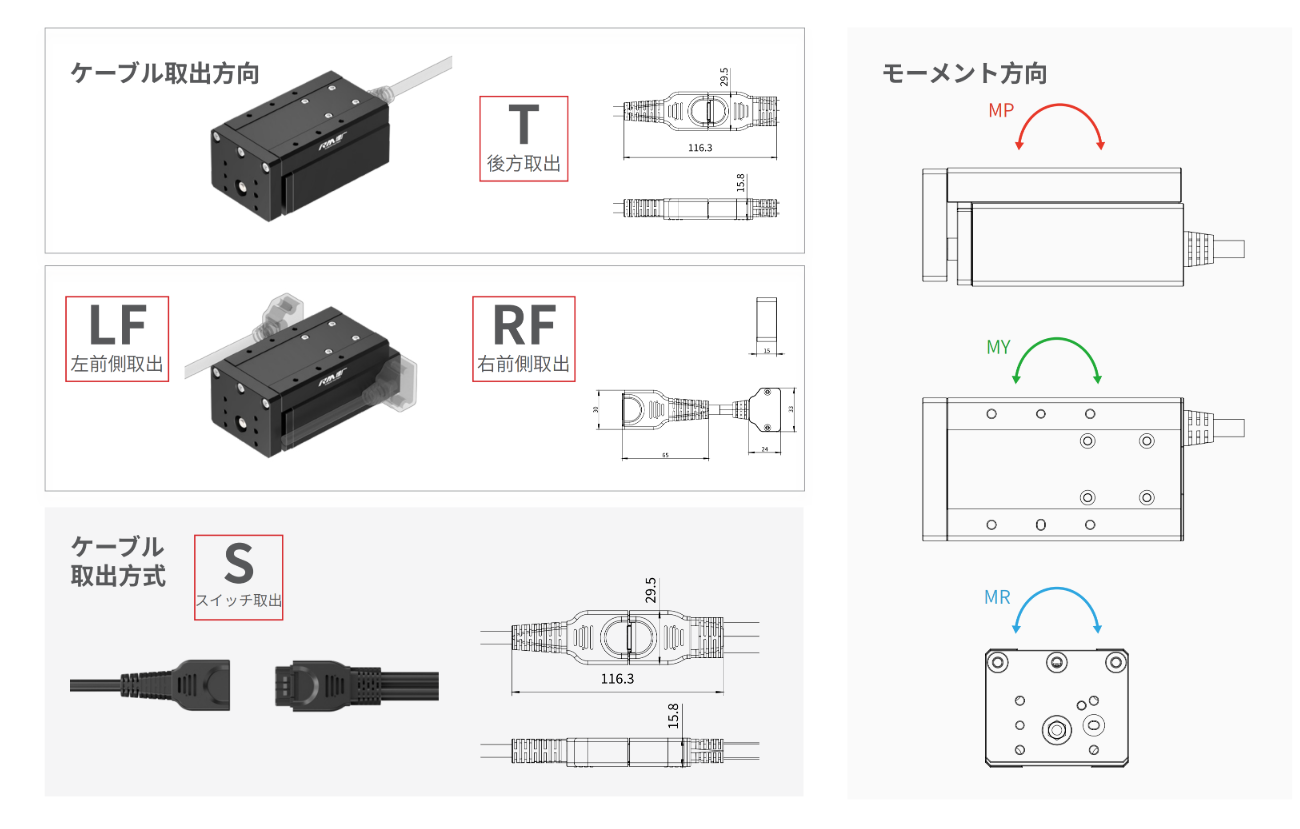

Dimension 図面s
よくある質問
Q1: What are the main features of the RM-FPLA ミニテーブルタイプ?
RM-FPLA ミニテーブルタイプは、工場自動化に適したコンパクト設計です。複数のストロークと推力オプションにより、負荷や工程要件に応じた柔軟な構成が可能です。高い位置決め繰返し精度と高速安定性能により、3C電子、精密製造、自動車組立など幅広い用途に対応します。
Q2: What is the difference between the ITG モデル and the Split Type モデル?
ITGモデル（Integrated）：アクチュエータ本体にコントローラーを内蔵しています。
Split Type モデル: actuator with an external controller; a compatible controller must be selected when ordering.
Q3: How to select the right controller for the RM-FPLA ミニテーブルタイプ?
対応コントローラーはシリーズ仕様をご確認ください。必要な通信プロトコルを確定することで、最適なコントローラーモデルを選定できます。
Q4: Are there alternative wiring methods for the RM-FPLA ミニテーブルタイプ?
RM-FPLA は切替配線方式のみに対応しています。
Q5: Modbus RTU 以外に対応する通信プロトコルは？
海外市場向け標準通信プロトコルは I/O 制御、Modbus RTU、Modbus TCP、EtherCAT です。最新情報は RobustMotion または地域の正規代理店へお問い合わせください。
Q6: RM電動アクチュエータの制御ソフトはRobustMotionサイトからダウンロードできますか？
はい。RM-EGBシリーズを除き、RM電動アクチュエータは RM Software（V6）で接続してください。
Q7: What are the industrial applications of the RM-FPLA ミニテーブルタイプ?
RM-FPLA ミニテーブルタイプ is widely used in precision linear motion tasks across multiple industries, including:
- 3C電子 - 車載オーディオ用コイルPIN位置合わせ
- 3C電子 - モーター組立
- 精密製造 - 超硬固定ハンドルドリルの高推力昇降
- 精密製造 - ロボット掃除機向け三角レーダー検査
- 自動車組立 - 車載ヒューズ挿入
Q8: What is the maintenance procedure for the RM-FPLA ミニテーブルタイプ?
RM-FPLA ユーザーマニュアルの保守セクションをご参照ください。
Q9: 空圧アクチュエータと比べた電動アクチュエータの利点は？
空圧・油圧システムと比較して、電動アクチュエータは高効率でクリーン、かつ高い動作精度を実現します。高精度・高再現性・プログラム制御により、速度・位置・力をリアルタイムで調整可能です。省エネ、低メンテナンス、デジタル制御との高い統合性により、産業自動化、ロボティクス、スマート製造、精密搬送で広く採用されています。
