RM-MGBD-HF——SoftForce マイクログリッパー（ダブルクロー）
超小型サイズ
精密で小さな力出力
高速開閉
| 項目 | パラメータ | |||||
|---|---|---|---|---|---|---|

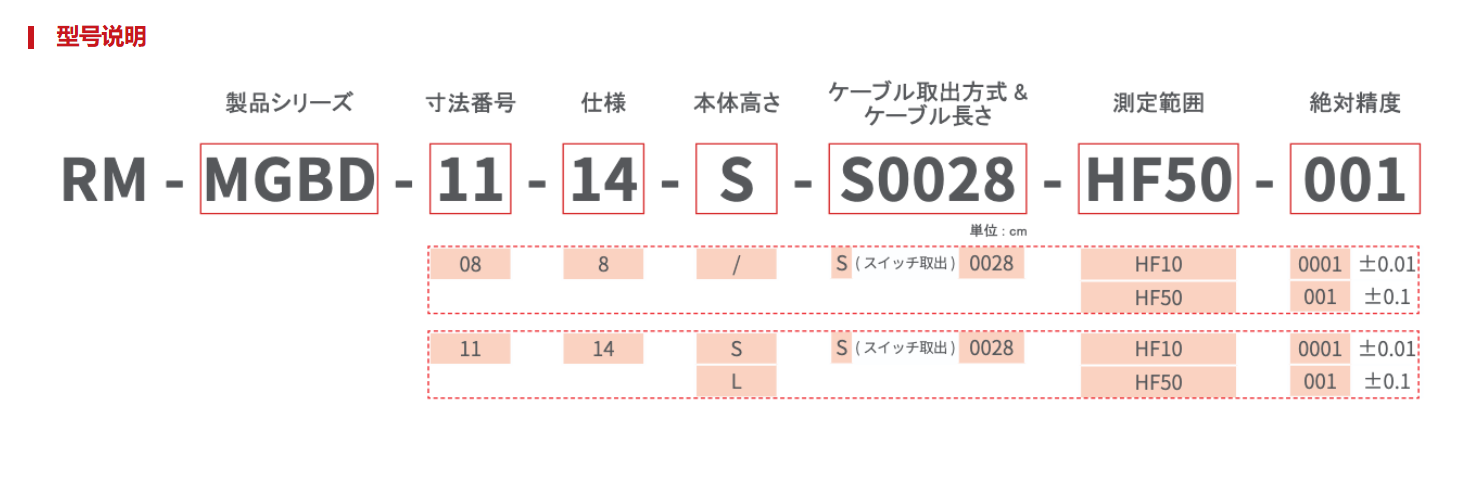

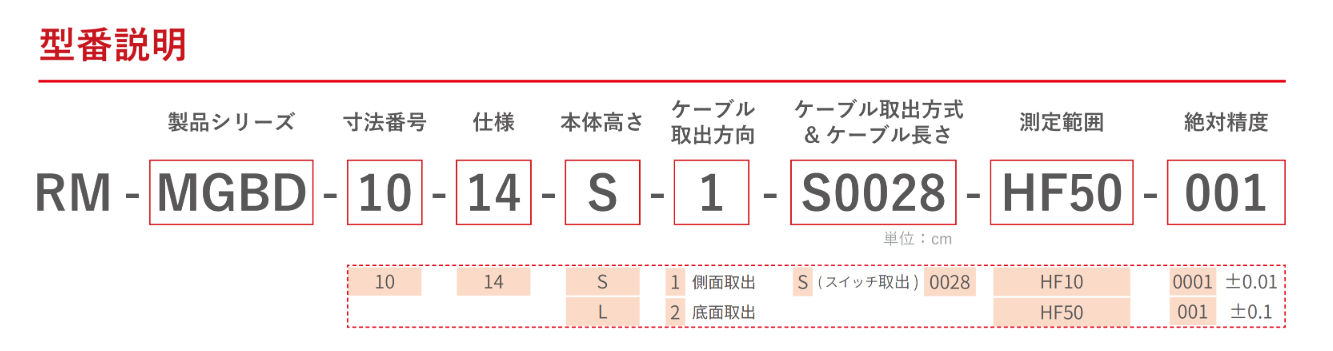

| 型番説明 | モデル | RM-MGBD-08-8-HF | RM-MGBD-11-14-S-HF | RM-MGBD-11-14-L-HF | ||
| 寸法番号 | 08 | 11 | 11 | |||
| タイプコード | 8 | 14 | 14 | |||
| モデル長 | - | S | L | |||
| 質量 (kg) | 0.4 | 0.5 | 0.6 | |||
| 寸法 (mm) | 112*74*28 | 111*80*34 | 128*80*34 | |||
| 性能パラメータ | ストローク (mm) | 7 | 13 | 13 | ||
| 繰り返し精度 (mm) | ±0.02 | ±0.02 | ±0.02 | |||
| 最大開閉時間 (s) | 0.5 | 0.5 | 0.5 | |||
| バックラッシュ (mm) | 片側 < 0.05 | 片側 < 0.05 | 片側 < 0.05 | |||
| 制御方式 | 対応コントローラー | RM-CEPF-20,RM-C-20-F,RM-CEMF-55 | RM-CEPF-20,RM-C-20-F,RM-CEMF-55 | RM-CEPF-20,RM-C-20-F,RM-CEMF-55 | ||
| サポートのバス制御 | Modbus RTU, EtherCAT, Modbus TCP, PROFINET, EtherNet/IP, CC-LINK, CANopen | |||||
| サポート制御方式 | I/O、パルス制御（RM-CEMF-55コントローラを除く） | |||||
| 稼働環境 | 定格電圧 (V) | DC24±10% | DC24±10% | DC24±10% | ||
| 定格電流 (A) | 2 | 2 | 2 | |||
| 使用環境 | 0~40℃、85%RH以下（但し、結露なきこと） | |||||
| IP保護等級 | IP40 | IP40 | IP40 | |||
| 寸法番号 | タイプコード | モデル長 | 閉ループ出力範囲 (N) | |
|---|---|---|---|---|
| HF10-0001 | HF50-001 | |||
| 08 | 8 | / | 0.02 ~ 3.5 | 0.2 ~ 3.5 |
| 11 | 14 | S | 0.02 ~ 9.98 | 0.2 ~ 10.5 |
| 11 | 14 | L | 0.02 ~ 9.98 | 0.2 ~ 21 |
1.本カタログに記載されている図面は、標準モデルのものです。モーター方向、出線方向、出線方式などが異なるモデルの図面が必要な場合は、お近くの営業担当者にお問い合わせください。
2.ブレーキ付き製品が必要な場合は、営業担当者に図面をお問い合わせください。
MGBD-HF SoftForceマイクログリッパーは以下の特長があります：
対応コントローラーについては、シリーズの技術仕様をご参照ください。
必要な通信プロトコルを確認することで、正確なコントローラーモデルを決定できます。
SモデルとLモデルは主に以下の点で異なります：
Lモデルはより大きな力出力が必要なアプリケーションに適しています。
はい。RM-EGBシリーズを除くすべてのRM電動グリッパーは、RMソフトウェア（V6バージョン）を使用して接続する必要があります。
各製品の詳細なメンテナンス手順については、ユーザーマニュアルをご参照ください。
空圧または油圧システムと比較して、電動グリッパーは高い効率、クリーンな動作、優れた動作精度を提供します。高精度、再現性、プログラム可能な制御を提供し、速度、位置、力のリアルタイム調整が可能です。省エネ動作、低メンテナンス、デジタル制御システムとの容易な統合により、電動グリッパーは産業オートメーション、ロボティクス、インテリジェント製造、精密ハンドリングアプリケーションで広く使用されています。
MGBD-HF SoftForceマイクログリッパーは、以下のようなアプリケーションに最適です：
