PLA——直線テーブルタイプリニアアクチュエータ
並列取り付け可能
繰り返し精度が高い
高速且つ安定
| 項目 | パラメータ説明 | |||
|---|---|---|---|---|

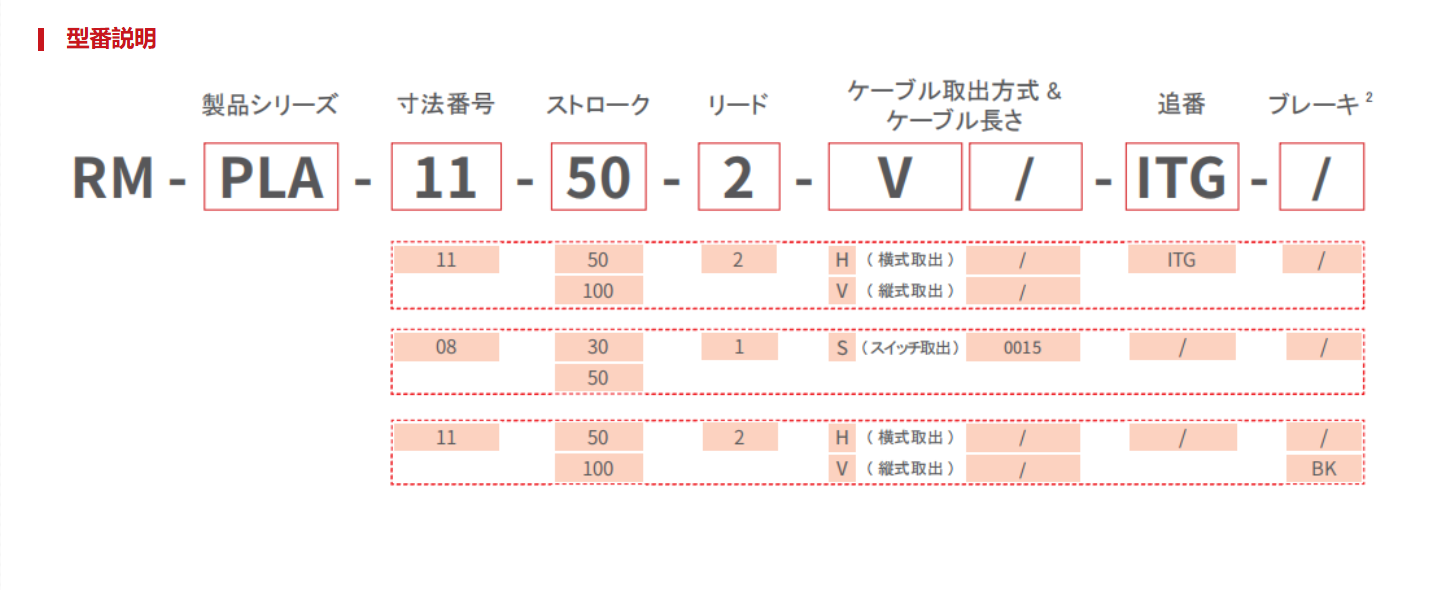

| 型番説明 | モデル | RM-PLA-11-50-2-ITG | RM-PLA-11-100-2-ITG | |
| 寸法番号 | 11 | 11 | ||
| 質量 (kg) | 0.9 | 1.1 | ||
| 寸法 (mm) | 270*35*50.5 | 320*35*50.5 | ||
| 性能パラメータ | ストローク (mm) | 50 | 100 | |
| リード (mm) | 2 | 2 | ||
| 最大速度 (mm/s) | 100 | 100 | ||
| 最大推力1 (N) | 300 | 300 | ||
| 最大負荷質量 (kg) | 水平 | 3 | 3 | |
| 垂直 | 1.5 | 1.5 | ||
| 繰り返し精度 (mm) | ±0.02 | ±0.02 | ||
| 動的許容モーメント (N.m) | MR: 7.9, MP:4.0, MY:5.8 | MR: 7.9, MP:4.0, MY:5.8 | ||
| 制御方式 | 制御方式 | バス | Modbus RTU/CANopen | Modbus RTU/CANopen |
| インターフェース | I/O | I/O | ||
| I/O インターフェース | INPUT 3点(NPN), OUTPUT 3点(NPN) | INPUT 3点(NPN), OUTPUT 3点(NPN) | ||
| 稼働環境 | 定格電圧 (V) | DC24±10% | DC24±10% | |
| 定格電流 (A) | 2 | 2 | ||
| 使用環境 | 0~40℃、85%RH以下（但し、結露なきこと） | |||
| IP保護等級 | IP40 | IP40 | ||
| 項目 | パラメータ説明 | |||||
|---|---|---|---|---|---|---|

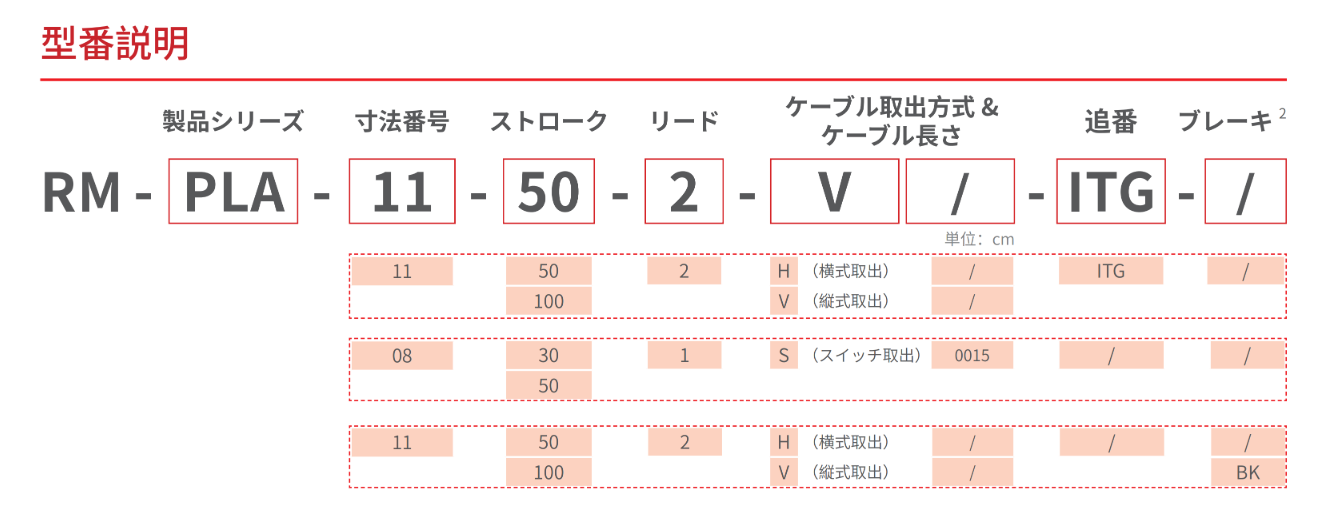

| 型番説明 | モデル | RM-PLA-08-30-1 | RM-PLA-08-50-1 | RM-PLA-11-50-2 | RM-PLA-11-100-2 | |
| 寸法番号 | 8 | 8 | 11 | 11 | ||
| 質量 (kg) | 0.4 | 0.6 | 0.9 | 1.1 | ||
| 寸法 (mm) | 171*25*44 | 191*25*44 | 255*35*50.5 | 305*35*50.5 | ||
| 性能パラメータ | ストローク (mm) | 30 | 50 | 50 | 100 | |
| リード (mm) | 1 | 1 | 2 | 2 | ||
| 最大速度 (mm/s) | 50 | 50 | 100 | 100 | ||
| 最大推力1 (N) | 55 | 55 | 300 | 300 | ||
| 最大負荷質量 (kg) | 水平 | 2 | 2 | 3 | 3 | |
| 垂直 | 1 | 1 | 1.5 | 1.5 | ||
| 繰り返し精度 (mm) | ±0.02 | ±0.02 | ±0.02 | ±0.02 | ||
| 動的許容モーメント (N.m) | MR: 3, MP:1.9, MY:1.9 | MR: 3, MP:1.9, MY:1.9 | MR: 7.9, MP:4.0, MY:5.8 | MR: 7.9, MP:4.0, MY:5.8 | ||
| 制御方式 | コントローラー | RM-C-20, RM-CEP-20, RM-CEM | ||||
| サポートのバス制御 | Modbus RTU, EtherCAT, Modbus TCP, PROFINET, EtherNet/IP, CC-LINK, CANopen | |||||
| サポート制御方式 | I/O、パルス制御（RM-CEMコントローラを除く） | |||||
| 稼働環境 | 定格電圧 (V) | DC24±10% | DC24±10% | DC24±10% | DC24±10% | |
| 定格電流 (A) | 2 | 2 | 2 | 2 | ||
| 使用環境 | 0~40℃、85%RH以下（但し、結露なきこと） | |||||
| IP保護等級 | IP40 | IP40 | IP40 | IP40 | ||
1.把持力の参考値は±15%であり、実際の把持効果は、ワークピースの材質、表面状態、把持ポイントの位置によって異なります。データは25℃の実験室での測定結果に基づいています。

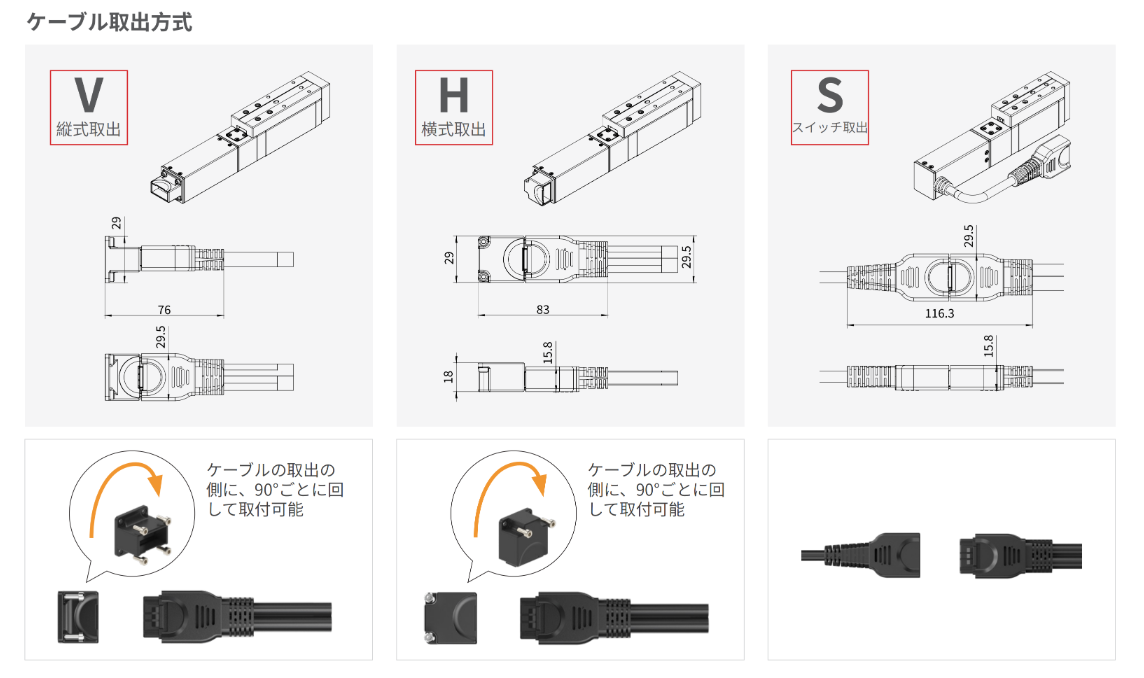

2.本製品マニュアルの寸法図は、スタンドモデルの寸法図です。カスタマイズするモデルの寸法図(モーター方向、出線方向、出線方式などが異なるモデル)が必要な場合は、お近くの営業担当者にお問い合わせください。
ITGモデル（Integrated）：アクチュエータ本体にコントローラーが内蔵されています。
分離型モデル：外部コントローラーを使用するアクチュエータで、注文時に対応するコントローラーを選択する必要があります。
対応コントローラーについては、シリーズの技術仕様をご参照ください。必要な通信プロトコルを確認することで、正確なコントローラーモデルを決定できます。
はい。RM-EGBシリーズを除くすべてのRM電動アクチュエータは、RMソフトウェア（V6バージョン）を使用して接続する必要があります。
各製品の詳細なメンテナンス手順については、ユーザーマニュアルをご参照ください。
電動リニアアクチュエータは、電気エネルギーを精密なリニアモーションに変換し、負荷の押し、引き、持ち上げ、または下降を可能にします。電動モーターで駆動され、プログラム可能な電子機器で制御されるこれらのアクチュエータは、以下を含む様々なファクトリーオートメーションおよび産業アプリケーションに正確な力と位置制御を提供します：
空圧または油圧システムと比較して、電動アクチュエータは高い効率、クリーンな動作、優れた動作精度を提供します。高精度、再現性、プログラム可能な制御を提供し、速度、位置、力のリアルタイム調整が可能です。省エネ動作、低メンテナンス、デジタル制御システムとの容易な統合により、電動アクチュエータは産業オートメーション、ロボティクス、インテリジェント製造、精密ハンドリングアプリケーションで広く使用されています。
