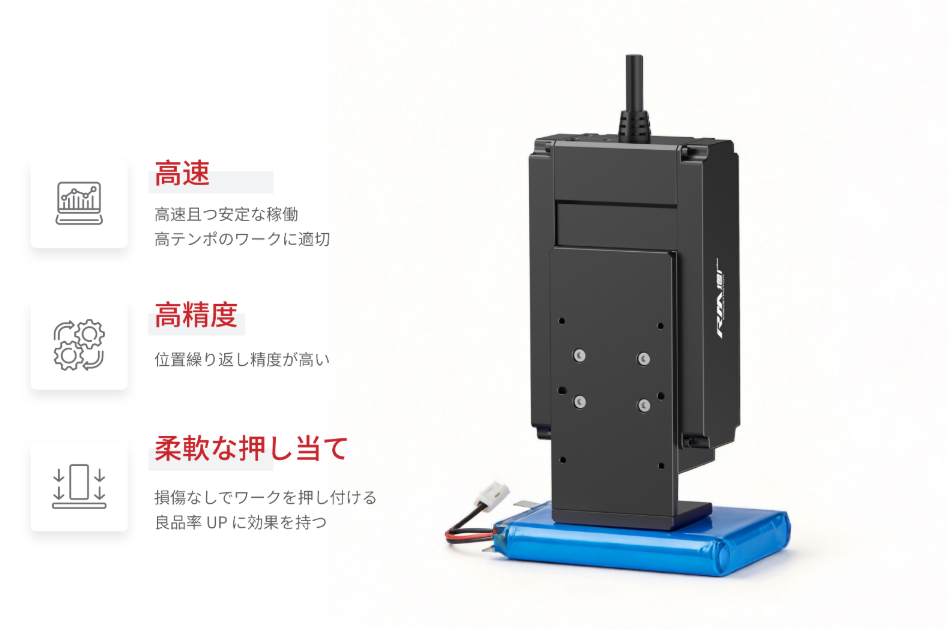

PVCS - ダイレクトドライブ マイクロプラットフォーム型アクチュエータ
高速・高精度
ソフト押し
長寿命
ダイレクトドライブ マイクロプラットフォーム型

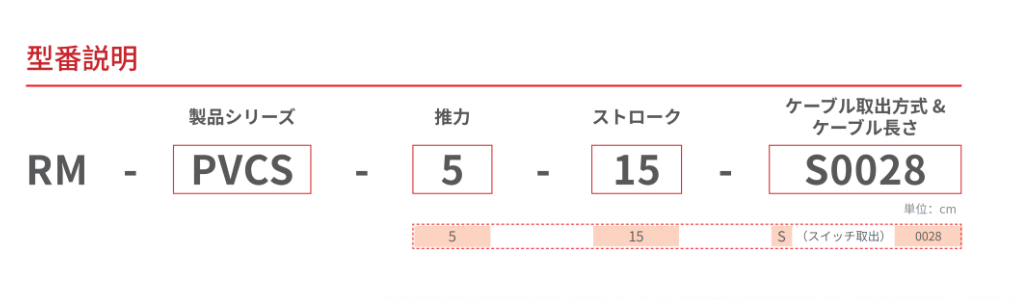

| モデル | RM-PVCS-5-15 |
|---|---|
| ストローク | 15 mm |
| 質量 | 1.1 kg |
| 寸法 | 147*81*45 mm |
| 継続推力1 | 5 N |
| 推力のピーク1 | 18 N |
| 推力定数 | 2.85 N/A |
| 位置決め繰り返し精度 | ±6 μm |
| 直線ストロークの精度 | 0.5 μm |
| 最大頻度 | 18 Hz |
| Z 軸落下防止保護 | 定荷重ばねでリセット |
| コントローラー | RM-CEU; RM-CEM |
| 通信・制御方式 | RM-CEU: EtherCAT; Modbus RTU; I/O RM-CEM: Modbus TCP; PROFINET; CC-Link |
| I/O インターフェース | コントローラ仕様による |
| 定格電流 | 2.1A |
| 定格電圧 | 24V |
| ケーブルの長さ* | 3 m |
| 使用環境 | 0~40°C; 85%RH 以下 |
| IP 保護等級 | IP40 |
注：試験データは25℃の実験室で測定。
