RM-RLA-HF——SoftForce 折り返しタイプリニアアクチュエータ
折り返し構造
繰り返し精度が高い
高速な反応
| 項目 | パラメータ説明 | |||
|---|---|---|---|---|
| RM-RLA-11-50-2-HF | RM-RLA-11-100-2-HF | |||

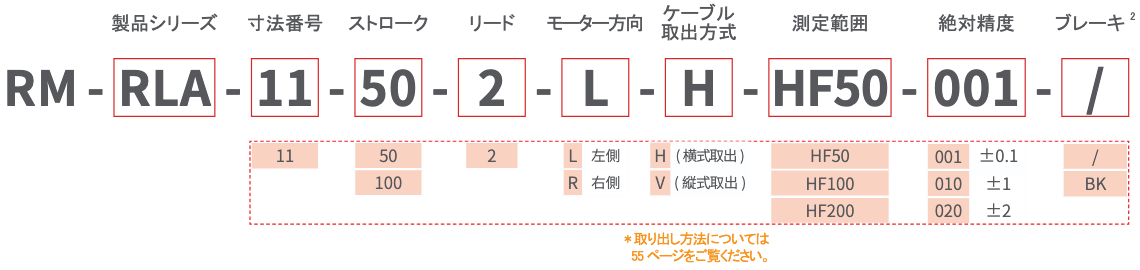

| 型番説明 | モデル | RM-RLA-11-50-2-HF | RM-RLA-11-100-2-HF | |
| 寸法番号 | 11 | 11 | ||
| 質量 (kg) | 0.8 | 1 | ||
| 寸法 (mm) | 156*35.5*73 | 206*35.5*73 | ||
| 性能パラメータ | ストローク (mm) | 50 | 100 | |
| リード (mm) | 2 | 2 | ||
| 最大速度 (mm/s) | 100 | 100 | ||
| 最大負荷質量(垂直) (kg) | 1.5 | 1.5 | ||
| 繰り返し精度 (mm) | ±0.02 | ±0.02 | ||
| ロードの回転しない精度 (°) | ±1.5 | ±1.5 | ||
| 制御方式 | 兼用のコントローラー | RM-CEPF-20, RM-C-20-F, RM-CEMF-55 | ||
| サポートのバス | Modbus RTU, EtherCAT, Modbus TCP, PROFINET, EtherNet/IP, CC-LINK, CANopen | |||
| サポート制御方式 | I/O、パルス制御（RM-CEMF-55 コントローラを除く） | |||
| 稼働環境 | 定格電圧 (V) | DC24±10% | DC24±10% | |
| 定格電流 (A) | 2 | 2 | ||
| 使用環境 | 0~40℃、85%RH以下（但し、結露なきこと） | |||
| IP保護等級 | IP40 | IP40 | ||
| 寸法番号 | ストローク (mm) | 閉ループの出力範囲 (N) | ||
|---|---|---|---|---|
| HF50-001 | HF100-010 | HF200-020 | ||
| 11 | 50,100 | 0.2 ~ 49.8 | 1.1 ~ 98.9 | 2.1 ~ 197.9 |
1.把持力の参考値は±15%であり、実際の把持効果は、ワークピースの材質、表面状態、把持ポイントの位置などの要因によって異なります。データは25℃の実験室での測定結果に基づいています。

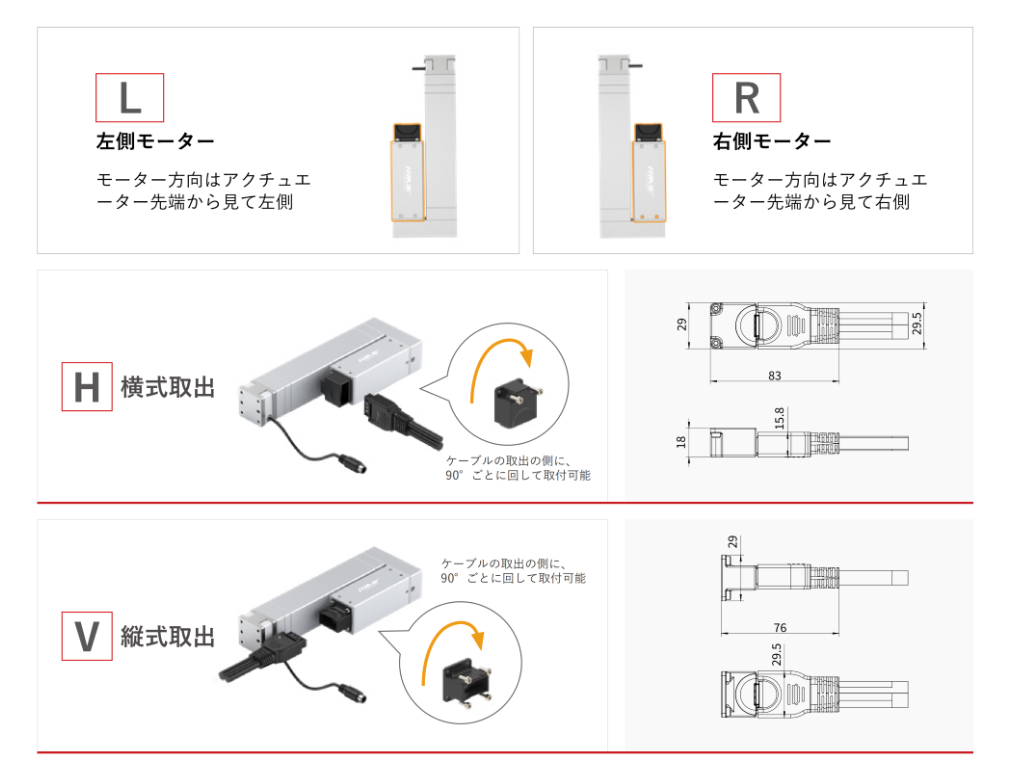

2.本製品マニュアルの寸法図は、スタンドモデルの寸法図です。カスタマイズするモデルの寸法図(モーター方向、ケーブル取出方向・方式など)については、お近くの営業担当者にお問い合わせください。
1.把持力の参考値は±15%であり、実際の把持効果は、ワークピースの材質、表面状態、把持ポイントの位置などの要因によって異なります。データは25℃の実験室での測定結果に基づいています。
2.本製品マニュアルの寸法図は、スタンドモデルの寸法図です。カスタマイズするモデルの寸法図(モーター方向、ケーブル取出方向・方式など)については、お近くの営業担当者にお問い合わせください。
RM-RLA-HF SoftForce 折り返しタイプリニアアクチュエータは、以下の特長を持っています：
RM-RLA-HFは、以下の通信プロトコルをサポートしています：
また、I/Oおよびパルス制御モードもサポートしています（RM-CEMF-55コントローラを除く）。
折り返し構造（フォールディング構造）の主なメリット：
RLA-HFには以下のセンサーオプションがあります：
必要な出力力範囲に基づいてセンサーを選択してください。
RM-RLA-HFは以下のコントローラーに対応しています：
異なるアプリケーション要件に対応した柔軟な制御オプションを提供します。
RM-RLA-HF SoftForce 折り返しタイプリニアアクチュエータは、以下の用途に最適です：
RM-RLA-HF SoftForce 折り返しタイプリニアアクチュエータは、コンパクトな設計と精密な力制御が必要な以下のアプリケーションに最適です：
