RPLA-HF - SoftForce 折りたたみプラットフォーム型リニアアクチュエータ

高速応答

高剛性

高繰返し精度

適応押し動作

2D/3D 図面を見る

RPLA-HF リニアアクチュエータ

RM-RPLA-HF SoftForce 折りたたみプラットフォーム型リニアアクチュエータ選定図

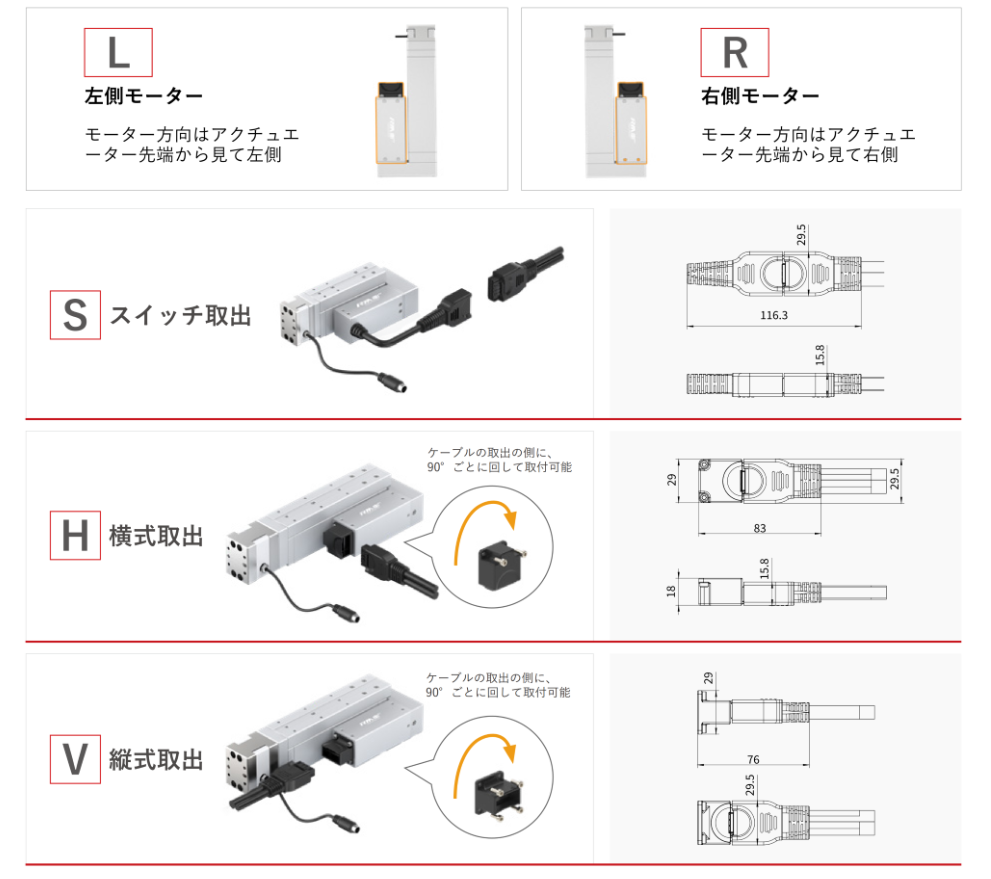

RM-RPLA-HF 出線図

パラメータ図面よくある質問用途

パラメータ説明

	項目		パラメータ説明
型番説明	モデル		RM-RPLA-08-30-1-HF	RM-RPLA-08-50-1-HF	RM-RPLA-11-50-2-HF	RM-RPLA-11-100-2-HF
	寸法番号		08	08	11	11
	質量		0.5 kg	0.7 kg	1.0 kg	1.2 kg
	寸法		1155344 mm	1355344 mm	1817350.5 mm	2317350.5 mm
性能パラメータ	ストローク		30 mm	50 mm	50 mm	100 mm
	リード		1 mm	1 mm	2 mm	2 mm
	最大速度		50 mm/s	50 mm/s	100 mm/s	100 mm/s
	最大負荷質量（水平）		0.5 kg	0.5 kg	0.5 kg	0.5 kg
	最大負荷質量（垂直）		1 kg	1 kg	1.5 kg	1.5 kg
	繰り返し精度		±0.02 mm
制御方式	兼用のコントローラ		RM-CEPF-20; RM-CEMSF-20	RM-CEPF-20; RM-CEMSF-20	RM-CEPF-20; RM-CEMSF-20	RM-CEPF-20; RM-CEMSF-20
制御方式	サポートのバス		RM-CEPF コントローラはサポート：EtherCAT ; Modbus RTU ; I/O RM-CEMSF コントローラはサポート：Modbus TCP ; PROFINET ; CC-LINK ; Modbus RTU
稼働環境	定格電圧 (V)		DC24 ±10%V	DC24 ±10%V	DC24 ±10%V	DC24 ±10%V
	定格電流 (A)		2A	2A	2A	2A
	使用環境		0 ～ 40℃、85%RH 以下（但し、結露なきこと）
	IP 保護等級		IP40	IP40	IP40	IP40

センサー範囲と対応する閉ループ出力範囲の参照表

寸法番号	ストローク	閉ループの出力範囲
寸法番号	ストローク	HF10-0001	HF50-001	HF100-010	HF200-020
08	30mm、50mm	0.02 ～ 9.98N	0.2 ～ 38.5N	/	/
11	50mm、100mm	/	0.2 ～ 49.8N	1.1 ～ 98.9N	2.1 ～ 197.9N

注：試験データは25℃の実験室で測定。

Dimension 図面s

RM-RPLA-08-30/50-1-L-S0015-HF

RM-RPLA-11-50/100-2-L-V-HF

RM-RPLA-23-100-4-L-H-HF

3D モデル Files

RM-RPLA-08-30-1-L-S0015-HF

RM-RPLA-08-50-1-L-S0015-HF

RM-RPLA-11-50-2-L-V-HF

RM-RPLA-11-100-2-L-V-HF

RM-RPLA-23-100-4-L-H-HF

注記:

1. 本カタログの図面は標準モデル用です。モーター方向、出線方向、出線方式が異なる仕様の図面が必要な場合は、お近くの営業担当へお問い合わせください。

2. ブレーキ付き仕様の図面が必要な場合は営業担当へお問い合わせください。
