WRPLA - ワイドプラットフォーム型リニアアクチュエータ
高剛性
高負荷容量
高速応答
適応押し動作
ワイドプラットフォーム型

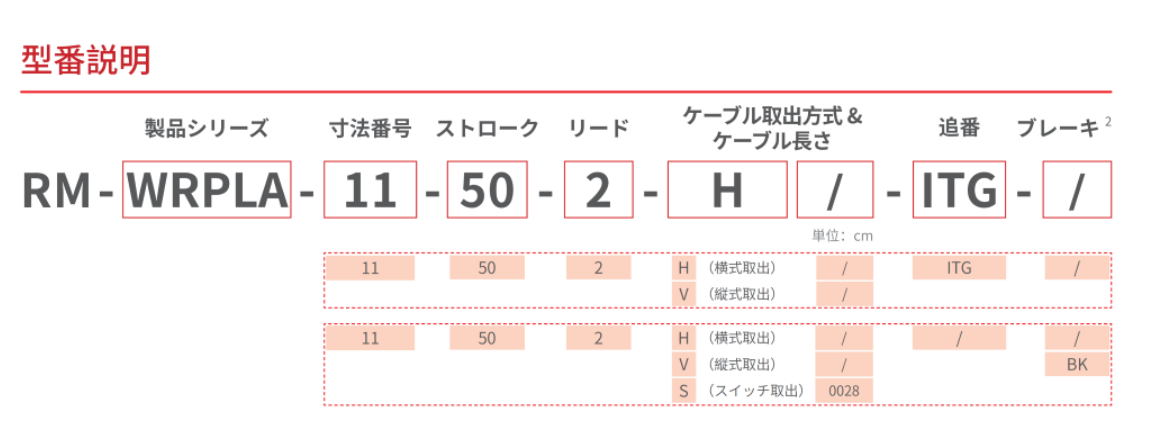

| モデル | RM-WRPLA-11-50-2-ITG | RM-WRPLA-11-50-2 |
|---|---|---|
| 寸法番号 | 11 | 11 |
| 質量 | 1.6 kg | 1.6 kg |
| 寸法 | 150*80*56 mm | 150*80*56 mm |
| ストローク | 50 mm | 50 mm |
| リード | 2 mm | 2 mm |
| 最大速度 | 100 mm/s | 100 mm/s |
| 最大推力1 | 300 N | 300 N |
| 水平最大負荷質量 | 6 kg | 6 kg |
| 垂直最大負荷質量 | 0.5 kg | 0.5 kg |
| 繰り返し精度 | ±0.02 mm | ±0.02 mm |
| 動的許容モーメント MP | 13.67 N.m | 13.67 N.m |
| 動的許容モーメント MR | 9.11 N.m | 9.11 N.m |
| 動的許容モーメント MY | 13.67 N.m | 13.67 N.m |
| コントローラー | 内蔵 | RM-C-20; RM-CEP-20; RM-CEMS-20 |
| 通信・制御方式 | Modbus RTU; I/O | EtherCAT; Modbus TCP; PROFINET; Modbus RTU; I/O (コントローラ別対応通信: P75 参照) |
| I/O インターフェース | 3 IN/3 OUT (NPN) | コントローラ仕様による |
| 定格電圧 | DC 24V ±10% | DC 24V ±10% |
| 定格電流 | 2A | 2A |
| 使用環境 | 0 ~ 40℃、85%RH 以下 | 0 ~ 40℃、85%RH 以下 |
| IP 保護等級 | IP40 | IP40 |
注：試験データは25℃の実験室で測定。
ITGモデル（Integrated）：アクチュエータ本体にコントローラーを内蔵しています。
Split Type モデル: actuator with an external controller; a compatible controller must be selected when ordering.
対応コントローラーはシリーズ仕様をご確認ください。必要な通信プロトコルを確定することで、最適なコントローラーモデルを選定できます。
はい。RM-EGBシリーズを除き、RM電動アクチュエータは RM Software（V6）で接続してください。
製品ごとの詳細な保守手順はユーザーマニュアルをご参照ください。
An electric linear actuator converts electrical energy into precise linear motion, enabling pushing, pulling, lifting, or lowering of loads. Powered by electric motors and controlled by programmable electronics, these actuators provide accurate force and position control for a variety of factory automation and industrial applications, including:
Compared to pneumatic or hydraulic systems, electric actuators offer higher efficiency, cleaner operation, and superior motion accuracy. They provide high precision, repeatability, and programmable control, allowing real-time adjustment of speed, position, and force. With energy-saving operation, lower maintenance, and easy integration with digital control systems, electric actuators are widely used in industrial automation, robotics, intelligent manufacturing, and precision handling applications.
